Ricetrasmettitore SFP sintonizzabile DWDM da 10 Gb/s 80 km

Caratteristiche:

Supporta velocità in bit da 9,95 a 11,3 Gb/s
Collegabile a caldo
Connettore LC duplex
Trasmettitore laser DWDM TUNABLE
Fotorilevatore APD
Griglia ITU-T da 50 GHz, banda C
Collegamenti SMF fino a 80 km
Interfaccia a 2 fili per specifiche di gestione conformi all'interfaccia di monitoraggio diagnostico digitale SFF 8472
Alimentazione:+3,3 V
Consumo energetico<2,5 W
Gamma di temperatura: 0~ 70°C
Conformità RoHS

Applicazioni:

SFP DWDM da 50 GHz completamente sintonizzabile
10GBASE-ZR/ZWEthernet
Sonet OC-192/SDH SDH STM-64 ITU-T G.959.1 P1L1-2D2
Canale in fibra ottica 10G
Reti DWDM

Informarsi ora Scarica

Categorie

Prodotti caldi

Dettagli del prodotto

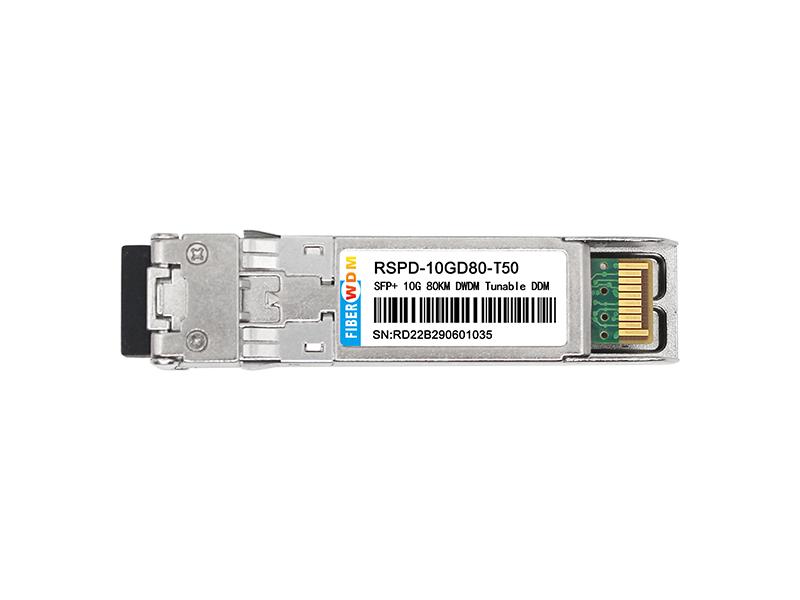

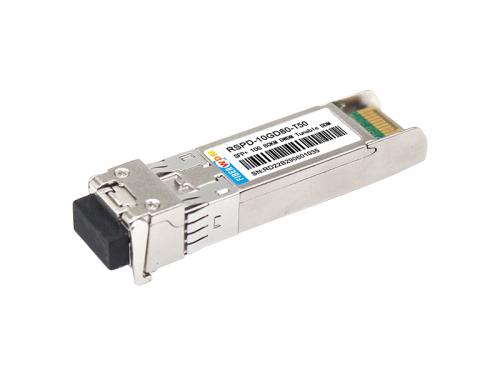

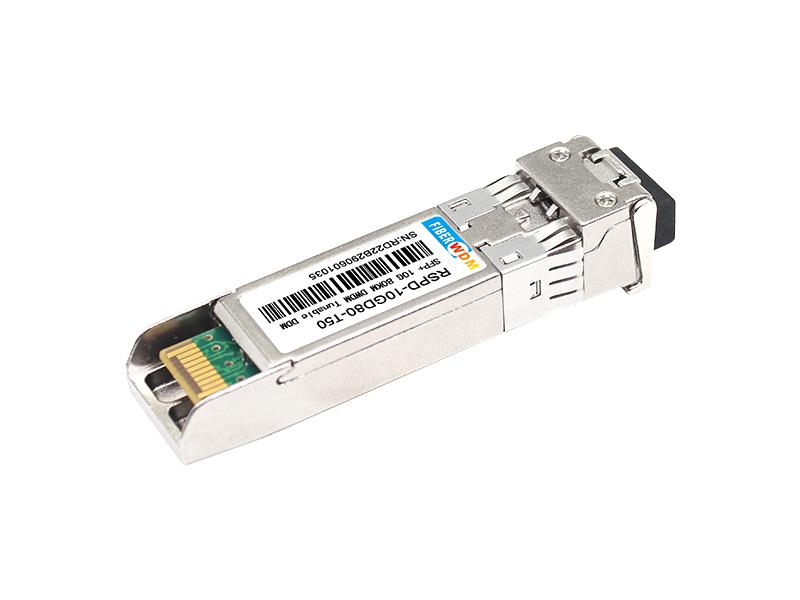

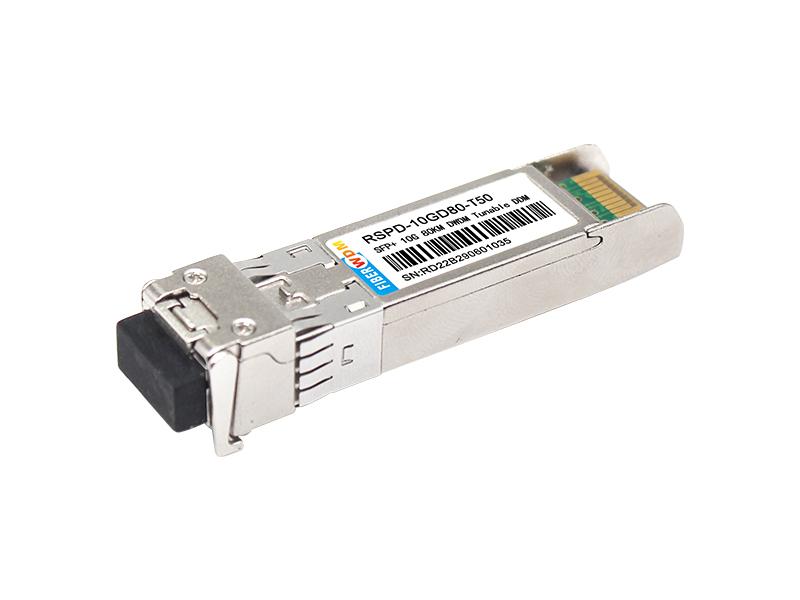

RSPD-10GD80-T50

Ricetrasmettitore SFP sintonizzabile DWDM da 10 Gb/s 80 km

Collegabile a caldo, LC duplex, 50GHz ITU-T-T, DWDM sintonizzabile e APD, modalità singola

Descrizione:

I ricetrasmettitori FIBERWDM'RSPD-10GD80-T50 Small Form Factor 10Gb/s (SFP) sono conformi alle attuali specifiche SFP Multi-Source Agreement (MSA). Il trasmettitore DWDM TUNABLE raffreddato ad alte prestazioni e il ricevitore APD ad alta sensibilità forniscono prestazioni superiori per applicazioni SONET/SDH, FC 10G ed Ethernet fino a 80 km di collegamenti ottici.

Il modulo SFP+ è conforme a SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-ZR. Le funzioni di diagnostica digitale sono disponibili tramite un'interfaccia seriale a 2 fili, come specificato in SFF-8472.

Il fattore di forma completamente conforme a SFP offre collegabilità a caldo, facili aggiornamenti delle porte ottiche e basse emissioni EMI.

Valutazioni massime assolute

Parametro	Simbolo	Min.	Tipico	Massimo	Unità
Temperatura di conservazione	TS	-40		+85	°C
Temperatura operativa della custodia	TA	0		70	°C
Tensione di alimentazione massima	Vcc	-0,5		4	V
Umidità relativa	DESTRO	0		85	%

Caratteristiche elettriche (TOP = da 0 a 70 °C, VCC = da 3,135 a 3,465 Volt)

Parametro	Simbolo	Min.	Tipico	Massimo	Unità	Nota
Tensione di alimentazione	Vcc	3.135		3.465	V
Corrente di fornitura	Icc		350	450	mA
Consumo energetico	P			1,5	W
Sezione trasmettitore:
Impedenza differenziale di ingresso	Rin		100		Ω	1
Tolleranza tensione CC a terminazione singola ingresso Tx (Rif VeeT)	V	-0,3		4	V
Oscillazione della tensione di ingresso differenziale	Vin,pp	180		700	mV	2
Tensione di disabilitazione trasmissione	VD	2		Vcc	V	3
Trasmettere tensione di abilitazione	VEN	V		V+0,8	V
Sezione ricevitore:
Tolleranza tensione di uscita a terminazione singola	V	-0,3		4	V
Tensione differenziale uscita Rx	Vo	300		850	mV
Tempo di salita e discesa dell'uscita Rx	Tr/Tf	30			ps	4
Guasto LOS	Guasto VLOS	2		VccHOST	V	5
LOS normale	Norma VLOS	V		V+0,8	V	5

Nota:

1. Collegato direttamente ai pin di ingresso dati TX. Accoppiamento CA dai pin all'IC del driver laser.

2. Secondo SFF-8431 Rev 3.0

3. Terminazione differenziale su 100 ohm.

4. 20%ï½80%

5. LOS è un'uscita open collector. Dovrebbe essere tirato su con 4,7k – 10kΩ sulla scheda host. Il funzionamento normale è logico 0; la perdita di segnale è 1 logico. La tensione pull-up massima è 5,5 V.

Parametri ottici (TOP = da 0 a 70 °C, VCC = da 3,135 a 3,465 Volt)

Parametro	Simbolo	Min.	Tipico	Massimo	Unità	Nota
Sezione trasmettitore:
Lunghezza d'onda ottica-fine vita	λ	X-100	X	X+100	<19:00pm<19:01
Lunghezza d'onda ottica-inizio della vita	λ	X-25	X	X+25	<19:30pm<19:31
Potenza ottica media	Pav.	0		+5	dBm	1
Laser spento	Poff			-30	dBm
Rapporto di estinzione	ER	6			dB
Penalità di dispersione del trasmettitore	TDP			3.0	dB	2
Rumore di intensità relativa	Rin			-128	dB/Hz	3
Tolleranza perdita di ritorno ottica		20			dB
Sezione ricevitore:
Lunghezza d'onda centrale	λr	1480		1565	nm
Sensibilità del ricevitore	Sen			-23	dBm	4
Los Assert	LOSA	-40		-	dBm
Los Dessert	PERDITA			-24	dBm
Los Isteresi	PERDITA	0,5			dB
Sovraccarico	Sab	-7			dBm	5
Riflessione del ricevitore	Rx			-12	dB

Nota:

1. I dati sulla potenza media sono solo informativi, secondo IEEE802.3ae.

2. La cifra TWDP richiede che la scheda host sia compatibile con SFF-8431. Il TWDP viene calcolato utilizzando il codice Matlab fornito nella clausola 68.6.6.2 di IEEE802.3ae.

3. Riflessione 12dB.

4. Condizioni dei test del ricevitore stressati secondo IEEE802.3ae. Il test CSRS richiede che la scheda host sia conforme a SFF-8431.

5. Sovraccarico del ricevitore specificato in OMA e nella peggiore condizione di stress globale.

Caratteristiche temporali

Parametro	Simbolo	Min.	Tipico	Massimo	Unità
Tempo asserzione disabilitazione_TX	t_off			10	noi
TX_Disabilita tempo negazione	t_su			1	ms
Tempo di inizializzazione include ripristino di TX_FAULT	t_int			300	ms
TX_FAULT da errore ad asserzione	t_errore			100	noi
TX_Disable Tempo per avviare il reset	t_reset	10			noi
Tempo di asserzione della perdita del segnale del ricevitore	TA,RX_LOS			100	noi
Tempo di disattivazione del segnale del ricevitore	Td,RX_LOS			100	noi
Tempo di cambio selezione velocità	t_ratesel			10	noi
Ora orologio ID seriale	t_orologio-seriale			100	kHz

Assegnazione pin

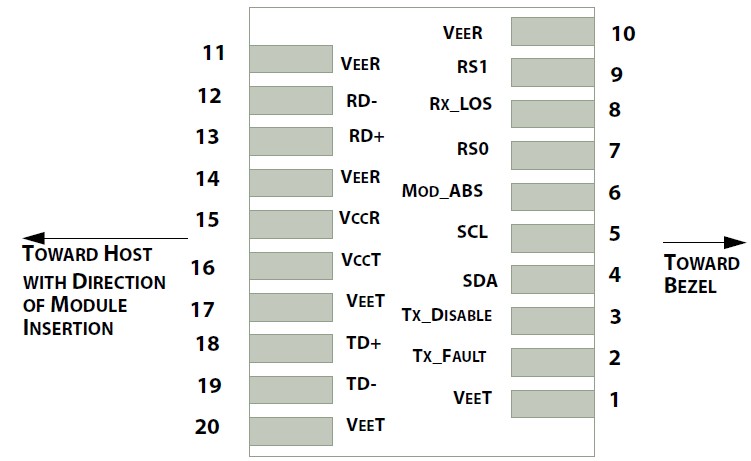

Diagramma dei numeri e dei pin del blocco connettore della scheda host

Definizioni delle funzioni dei pin

PIN n.	Nome	Funzione	Note
1	VeeT	Terra trasmettitore modulo	1
2	Errore Tx	Guasto trasmettitore modulo	2
3	Disabilita Tx	Disabilita trasmettitore; Disattiva l'uscita laser del trasmettitore	3
4	SDL	Ingresso/uscita dati interfaccia seriale a 2 fili (SDA)
5	SCL	Ingresso orologio interfaccia seriale a 2 fili (SCL)
6	MOD-ABS	Modulo assente, connettersi a VeeR o VeeT nel modulo	2
7	RS0	Seleziona velocità0, controlla opzionalmente il ricevitore SFP+. Quando è alto, velocità dati in ingresso 4,5 Gb/s; quando è basso, la velocità dati in ingresso è <=4,5 Gb/s
8	LOS	Indicazione di perdita del segnale del ricevitore	4
9	RS1	Selezione velocità0, controllo opzionale del trasmettitore SFP+. Quando è alto, velocità dati in ingresso 4,5 Gb/s; quando è basso, velocità dati in ingresso <=4,5 Gb/s
10	VeeR	Massa ricevitore modulo	1
11	VeeR	Massa ricevitore modulo	1
12	RD-	Uscita dati invertita dal ricevitore
13	RD+	Uscita dati non invertita del ricevitore
14	VeeR	Massa ricevitore modulo	1
15	VccR	Alimentazione 3,3 V del modulo ricevitore
16	VccT	Modulo trasmettitore alimentazione 3,3 V
17	VeeT	Terra trasmettitore modulo	1
18	TD+	Uscita dati invertiti del trasmettitore
19	TD-	Uscita dati non invertita del trasmettitore
20	VeeT	Terra trasmettitore modulo	1

Nota:

1. I pin di terra del modulo devono essere isolati dalla custodia del modulo.

2. Questo pin è un pin di uscita open collector/drain e deve essere collegato con 4,7K-10Kohm a Host_Vcc sulla scheda host.

3. Questo pin deve essere sollevato con 4,7K-10Kohm a VccT nel modulo.

4. Questo pin è un pin di uscita open collector/drain e deve essere collegato con 4,7K-10Kohm a Host_Vcc sulla scheda host.

Informazioni e gestione EEPROM del modulo SFP

I moduli SFP implementano il protocollo di comunicazione seriale a 2 fili come definito nell'SFP -8472. È possibile accedere alle informazioni sull'ID seriale dei moduli SFP e ai parametri del monitor diagnostico digitale tramite l'interfaccia I2C agli indirizzi A0h e A2h. La memoria è mappata nella Tabella 1. Le informazioni dettagliate sull'ID (A0h) sono elencate nella Tabella 2. E la specifica DDM all'indirizzo A2h. Per ulteriori dettagli sulla mappa della memoria e sulle definizioni dei byte, fare riferimento a SFF-8472, "Interfaccia di monitoraggio diagnostico digitale per ricetrasmettitori ottici". I parametri DDM sono stati calibrati internamente.

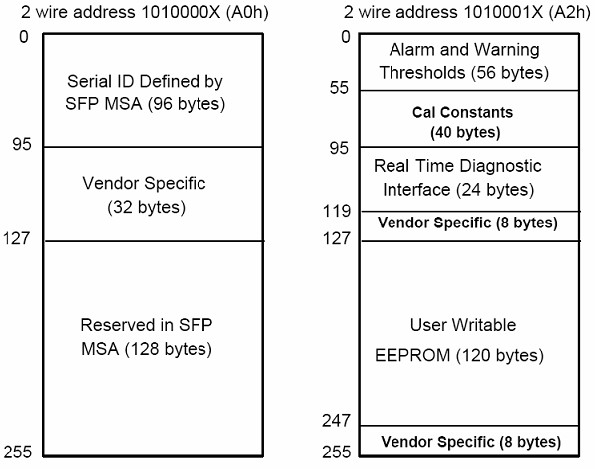

Tabella 1. Mappa della memoria diagnostica digitale (descrizioni specifiche dei campi dati)

Tabella 2 - Contenuto della memoria ID seriale EEPROM (A0h)

Indirizzo dati	Lunghezza (Byte)	Nome di Lunghezza	Descrizione e contenuto
Campi ID base
0	1	Identificatore	Tipo di ricetrasmettitore seriale (03h=SFP)
1	1	Riservato	Identificatore esteso del tipo ricetrasmettitore seriale (04h)
2	1	Connettore	Codice tipo connettore ottico (07=LC)
3-10	8	Ricetrasmettitore	10G Base-ZR
11	1	Codifica	64B/66B
12	1	BR, Nominale	Velocità di trasmissione nominale, unità di 100 Mbps
13-14	2	Riservato	(0000h)
15	1	Lunghezza(9um)	Lunghezza del collegamento supportata per fibra 9/125um, unità da 100 m
16	1	Lunghezza(50um)	Lunghezza del collegamento supportata per fibra 50/125um, unità di 10 m
17	1	Lunghezza(62,5um)	Lunghezza del collegamento supportata per fibra 62,5/125um, unità di 10 m
18	1	Lunghezza(Rame)	Lunghezza del collegamento supportata per il rame, unità di metri
19	1	Riservato
20-35	16	Nome del venditore	Nome fornitore SFP: FIBERWDM
36	1	Riservato
37-39	3	OUI fornitore	ID OUI del fornitore del ricetrasmettitore SFP
40-55	16	PN fornitore	Numero parte: “TSPLXG80D-T50” (ASCII)
56-59	4	Rev fornitore	Livello di revisione per il codice articolo
60-62	3	Riservato
63	1	CCID	Byte meno significativo della somma dei dati nell'indirizzo 0-62
Campi ID estesi
64-65	2	Opzione	Indica quali segnali SFP ottici sono implementati (001Ah = LOS, TX_FAULT, TX_DISABLE tutti supportati)
66	1	BR, massimo	Margine superiore della velocità in bit, unità di %
67	1	BR, min	Margine di velocità in bit inferiore, unità di %
68-83	16	N° fornitore	Numero di serie (ASCII)
84-91	8	Codice data	Codice della data di produzione di FIBERWDM
92-94	3	Riservato
95	1	CCEX	Codice di controllo per i campi ID estesi (indirizzi da 64 a 94)
Campi ID specifici del fornitore
96-127	32	Leggibile	Data specifica FIBERWDM, sola lettura
128-255	128	Riservato	Riservato per SFF-8079

Caratteristiche del monitor diagnostico digitale

Indirizzo dati	Parametro	Precisione	Unità
96-97	Temperatura interna del ricetrasmettitore	±3.0	°C
98-99	Tensione di alimentazione interna VCC3	±3,0	%
100-101	Corrente di polarizzazione laser	±10	%
102-103	Potenza di uscita Tx	±3,0	dB
104-105	Potenza ingresso Rx	±3,0	dB

Conformità normativa

TSPLXG80D-Dxx è conforme ai requisiti e agli standard internazionali di compatibilità elettromagnetica (EMC) e di sicurezza internazionali (vedere i dettagli nella tabella seguente).

Scarica elettrostatica

(ESD) ai pin elettrici

MIL-STD-883E

Metodo 3015.7

Classe 1(1000 V)

Scarica elettrostatica (ESD)

alla presa LC duplex

IEC 61000-4-2

GR-1089-CORE

Compatibile con gli standard

Elettromagnetico

Interferenza (EMI)

FCC Parte 15 Classe B

EN55022 Classe B (CISPR 22B)

VCCI Classe B

Compatibile con gli standard

Sicurezza degli occhi laser

FDA 21CFR 1040.10 e 1040.11

EN60950, EN (IEC) 60825-1,2

Compatibile con laser di Classe 1

prodotto.

Circuito consigliato

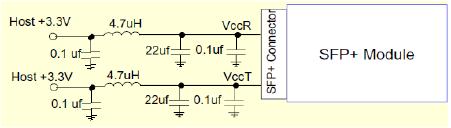

Circuito di alimentazione della scheda host consigliato

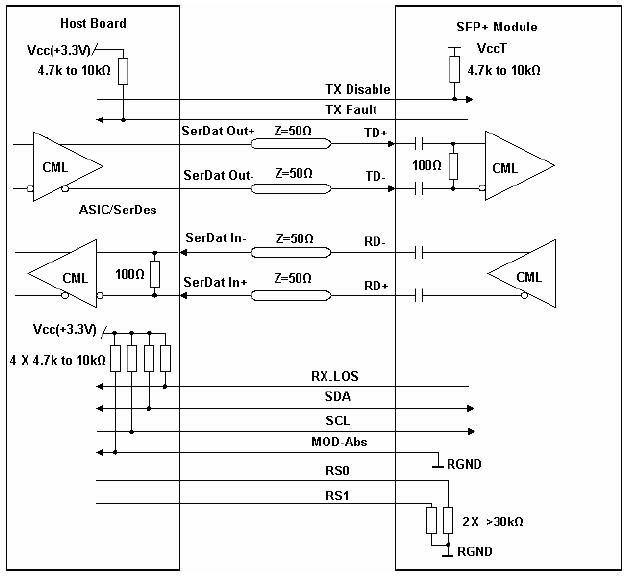

Circuito di interfaccia ad alta velocità consigliato

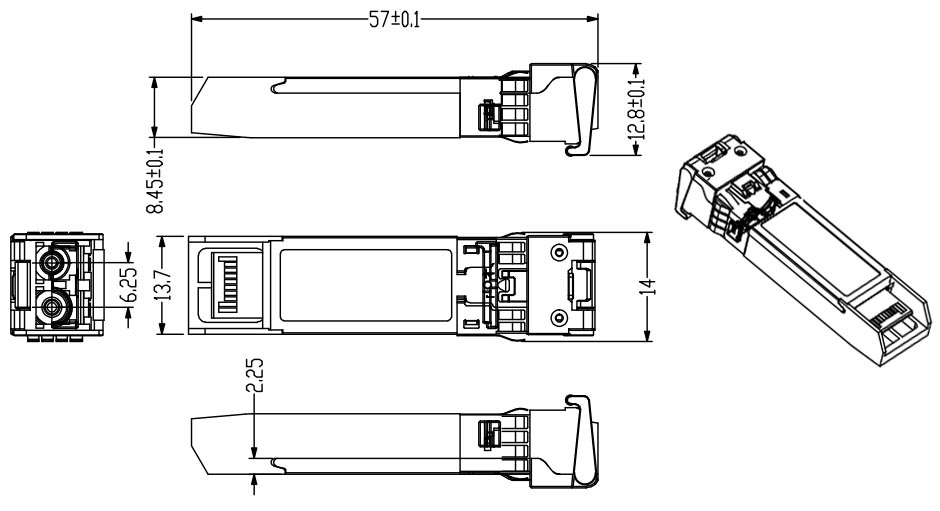

Dimensioni meccaniche

Informazioni sull'ordine:

RSPD-10GD80-T50

XX: lunghezza d'onda della griglia ITU-T da 50 GHz

Valore canale	Frequenza (THZ)	Lunghezza d'onda centrale (nm)	Canale ITU
1	191,95	1561.83	19,5
2	192	1561.42	20
3	192.05	1561.01	20,5
4	192.1	1560.61	21
5	192.15	1560.2	21,5
6	192.2	1559,79	22
7	192,25	1559,39	22,5
8	192.3	1558,98	23
9	192,35	1558,58	23,5
10	192,4	1558.17	24
11	192,45	1557,77	24,5
12	192,5	1557.36	25
13	192,55	1556,96	25,5
14	192,6	1556,55	26
15	192,65	1556.15	26,5
16	192,7	1555,75	27
17	192,75	1555.34	27,5
18	192,8	1554,94	28
19	192,85	1554.54	28,5
20	192,9	1554.13	29
21	192,95	1553.73	29,5
22	193	1553.33	30
23	193.05	1552.93	30,5
24	193.1	1552.52	31
25	193,15	1552.12	31,5
26	193.2	1551.72	32
27	193,25	1551.32	32,5
28	193.3	1550,92	33
29	193,35	1550,52	33,5
30	193,4	1550.12	34
31	193,45	1549,72	34,5
32	193,5	1549.32	35
33	193,55	1548.91	35,5
34	193,6	1548.51	36
35	193,65	1548.11	36,5
36	193,7	1547.72	37
37	193,75	1547.32	37,5
38	193,8	1546.92	38
39	193,85	1546.52	38,5
40	193,9	1546.12	39
41	193,95	1545.72	39,5
42	194	1545.32	40
43	194.05	1544.92	40,5
44	194.1	1544.53	41
45	194.15	1544.13	41,5
46	194.2	1543.73	42
47	194,25	1543.33	42,5
48	194.3	1542,94	43
49	194,35	1542.54	43,5
50	194,4	1542.14	44
51	194,45	1541,75	44,5
52	194,5	1541.35	45
53	194,55	1540,95	45,5
54	194,6	1540,56	46
55	194,65	1540.16	46,5
56	194,7	1539,77	47
57	194,75	1539.37	47,5
58	194,8	1538,98	48
59	194,85	1538,58	48,5
60	194,9	1538.19	49
61	194,95	1537,79	49,5
62	195	1537.4	50
63	195,05	1537	50,5
64	195.1	1536.61	51
65	195,15	1536.22	51,5
66	195.2	1535.82	52
67	195,25	1535.43	52,5
68	195,3	1535.04	53
69	195,35	1534.64	53,5
70	195,4	1534.25	54
71	195,45	1533,86	54,5
72	195,5	1533.47	55
73	195,55	1533.07	55,5
74	195,6	1532.68	56
75	195,65	1532.29	56,5
76	195,7	1531,9	57
77	195,75	1531.51	57,5
78	195,8	1531.12	58
79	195,85	1530.72	58,5
80	195,9	1530.33	59
81	195,95	1529,94	59,5
82	196	1529,55	60

Tag correlati :

Vuoi sapere su questo prodotto?

INVIA UN MESSAGGIO

lasciate un messaggio

Se .Sei interessato ai nostri prodotti e vuoi sapere più dettagli, ti preghiamo di lasciare un messaggio qui, ti risponderemo non appena saremo

Soggetta : Ricetrasmettitore SFP sintonizzabile DWDM da 10 Gb/s 80 km
Il tuo tel / whatsapp
La tua email *
Scrivi la tua domanda :

prodotti correlati

10G DWDM . SFP + ottico ricetrasmettitore

10G SFP + ottico ricetrasmettitore Modulo, supporto 10 GB / S e una trasmissione fino a 100 km, tra cui: SFP + SR, SFP + LR, SFP + ER, SFP + Zr, ecc.Funziona ad alta velocità IDC Soluzioni di connessione, 5G rete front-rail Soluzione, interruttore di rete, PTN, OTN e così su.

Ricetrasmettitore ottico 10G LR 10KM SFP+

Modulo ricetrasmettitore ottico 10G LR SFP+, supporto 10Gb/s e trasmissione fino a 10 km, Funziona con soluzioni di connessione IDC ad alta velocità, soluzione front-haul di rete 5G, switch di rete, PTN, OTN, SONET OC-192 / SDH, Fibre Channel 10G e così via. Caratteristiche Supporta velocità in bit da 9,95 a 11,3 Gb/s Collegabile a caldo Connettore LC duplex Trasmettitore 1310nmDFB, fotorilevatore PIN SMF collega fino a 10 km Interfaccia a 2 fili per specifiche di gestione conforme all'interfaccia di monitoraggio diagnostico digitale SFF 8472 Alimentazione: + 3,3 V Consumo energetico <1,5 W Intervallo di temperatura: (commerciale) da 0°C a +70° (Industriale) da -40°C a +85°C A norma RoHS

Ricetrasmettitore ottico 10G CWDM SFP+

Modulo ricetrasmettitore ottico 10G SFP+, supporto 10Gb/s e trasmissione fino a 100 km, inclusi: SFP+ SR, SFP+ LR, SFP+ ER, SFP+ ZR, ecc. Funziona con soluzioni di connessione IDC ad alta velocità, soluzione front-haul di rete 5G, switch di rete, PTN, OTN e così via.

10G Bidi . SFP + ottico ricetrasmettitore

Ricetrasmettitore 10G DWDM SFP+ 100 km

Applicazione ricetrasmettitore 10Gb/s 100 km DWDM SFP+ in 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, Fibre channel 10G, DWDM Networks Caratteristiche: Supporta velocità in bit da 9,95 a 11,3 Gb/s Collegabile a caldo Connettore LC duplex Griglia ITU a 100 GHz, banda C Trasmettitore DWDM EML, fotorilevatore APD SMF collega fino a 100 km Interfaccia a 2 fili per specifiche di gestione conforme all'interfaccia di monitoraggio diagnostico digitale SFF 8472 Alimentazione: + 3,3 V Consumo energetico <1,5 W Intervallo di temperatura: 0~ 70°C A norma RoHS

Ricetrasmettitore 10G DWDM SFP+ 40 km

Applicazione ricetrasmettitore 10Gb/s 40km DWDM SFP+ in 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, Fibre channel 10G, DWDM Networks Caratteristiche: Supporta velocità in bit da 9,95 a 11,3 Gb/s Collegabile a caldo Connettore LC duplex Griglia ITU a 100 GHz, banda C Trasmettitore DWDM EML, fotorilevatore APD Collegamenti SMF fino a 40 km Interfaccia a 2 fili per specifiche di gestione conforme all'interfaccia di monitoraggio diagnostico digitale SFF 8472 Alimentazione: + 3,3 V Consumo energetico <1,5 W Intervallo di temperatura: 0~ 70°C A norma RoHS

Ricetrasmettitore ottico 10G ER 40KM SFP+

Modulo ricetrasmettitore ottico 10G ER SFP+, supporto 10Gb/s e trasmissione fino a 40 km, Funziona con soluzioni di connessione IDC ad alta velocità, soluzione front-haul di rete 5G, switch di rete, PTN, OTN, SONET OC-192 / SDH, Fibre Channel 10G e così via. Caratteristiche Supporta velocità in bit da 9,95 a 11,3 Gb/s Collegabile a caldo Connettore LC duplex Trasmettitore EML raffreddato a 1550 nm, fotorilevatore PIN Collegamenti SMF fino a 40 km Interfaccia a 2 fili per specifiche di gestione conforme all'interfaccia di monitoraggio diagnostico digitale SFF 8472 Alimentazione: + 3,3 V Consumo energetico <1,5 W Intervallo di temperatura: (commerciale) 0°C~ 70°C/(industriale)-40°C~85°C A norma RoHS

Ricetrasmettitore ottico 10G ZR 80KM SFP+

Modulo ricetrasmettitore ottico 10G ZR SFP +, supporta 10 Gb / se fino a 80 km di trasmissione, funziona in soluzioni di connessione IDC ad alta velocità, soluzione front-haul di rete 5G, switch di rete, PTN, OTN, SONET OC-192 / SDH, fibra 10G Canale e così via. Caratteristiche: Supporta velocità in bit da 9,95 a 11,3 Gb/s Collegabile a caldo Connettore LC duplex Trasmettitore EML raffreddato a 1550 nm, fotorilevatore APD Collegamenti SMF fino a 80 km Interfaccia a 2 fili per specifiche di gestione conforme all'interfaccia di monitoraggio diagnostico digitale SFF 8472 Alimentazione: + 3,3 V Consumo energetico <1,8 W Intervallo di temperatura: (commerciale) 0°C~ 70°C/(industriale)-40°C~85°C A norma RoHS

Contattaci

Indirizzo : Room 901, Building 6, JD Smart Industrial Park, No. 128, Juhua Stone Avenue, Huashan Town, Huadu District, Guangzhou City
Tel : +86 15989256178
Whatsapp : +86 15914235380
E-mail : sales@fiberwdm.com

AIUTO

Tag caldi

sottoscrivi

Iscriviti alla nostra newsletter e rimani aggiornato con le ultime notizie e offerte!

lasciate un messaggio

lasciate un messaggio

Casa

Prodotti

contatto

ottico ricetrasmettitori

10G ottico ricetrasmettitore

Ricetrasmettitore SFP sintonizzabile DWDM da 10 Gb/s 80 km
