Multiplexer/Demultiplexer DWDM a doppia fibra 48CH C17-C64, con porta di monitoraggio e 1310nm, LC/UPC, 1U Rack
Il MUX DEMUX DWDM a 48 canali è progettato daFIBERWDM, lunghezza d'onda da C17 a C64 (1563,86nm~1526,44nm), in conformità alla griglia ITU-T G.694.1 100GHz, massimizza la capacità della gamma C-band.
Il DWDM a 40 canali con 1310nm è un dispositivo DWDM completamente passivo e supporta una bassa perdita d'inserzione ＜3,5dB. In combinazione con gli amplificatori DWDM e i dispositivi DCM, il sistema di trasmissione DWDM a 48 canali può supportare trasmissioni a lunga distanza.

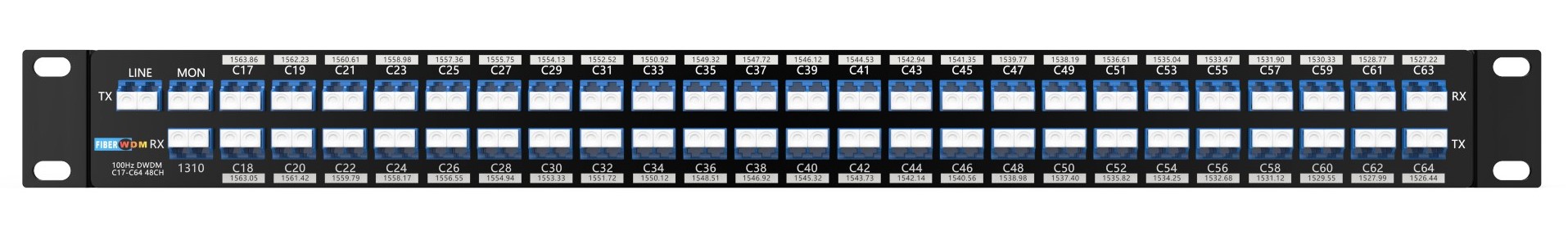

Pannello del prodotto
 |
MUX DEMUX DWDM 48CH 100GHz

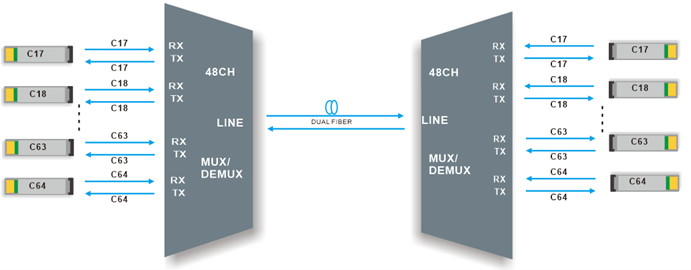

Collegamento Linea
Trasmissione a doppia fibra MUX DEMUX DWDM 48CH
MUX DEMUX DWDM a 48 canali, supporta 48 canali di servizi diversi su due fibre ottiche per trasmissione punto-punto.
Funziona in Broadcast e TV, IDC, finanza, governo, cloud, big data e altre industrie.
Specifiche del prodotto
|
Lunghezza d'onda |
48 canali C17-C64 |
Spaziatura canali |
100GHz (0,8nm) |
|
Banda passante canale |
±0,11nm |
Tecnologia |
AAWG (Gaussiana) |
|
Perdita d'inserzione |
≤ 3,5dB |
Perdita del collegamento |
≤ 7dB |
|
Passaggio porta 1310nm Larghezza di banda |
1260nm~1360nm |
Lunghezza d'onda centrale Precisione |
±0,05nm |
|
Perdita d'inserzione @ porta 1310 |
≤ 0,8dB |
Perdita d'inserzione @ 1% Mon |
≤ 26dB |
|
Perdita di ritorno |
≥ 40dB |
Direttività |
≥ 40dB |
|
Modalità di polarizzazione Dispersione |
≤ 0.1ps |
Perdita dipendente dalla polarizzazione |
≤ 0.3dB |
|
Isolamento del canale |
Adiacente ≥ 25dB
Non adiacente ≥ 29dB
|
Temperatura |
Operativa -5 a 65°C Stoccaggio -40 a 85°C |
|
Peso netto |
3.5KG |

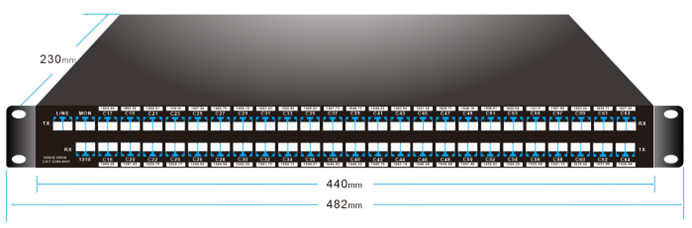

Dimensioni (AxLxP) |
44*440*230mm |
Nota: Specificato con connettori.
Informazioni sulla confezione
Rack da 19" 1U
Informazioni per l'ordine
|
N. prodotto |
Descrizione del prodotto |
|
DMD48-1U01-C1764M-31 |
MUX DEMUX DWDM 48CH (C17-C64) con monitor e porta 1310nm, doppia fibra, LC/UPC, rack 1U |
Nota: Supportiamo progettazioni personalizzate, contattaci via email.
