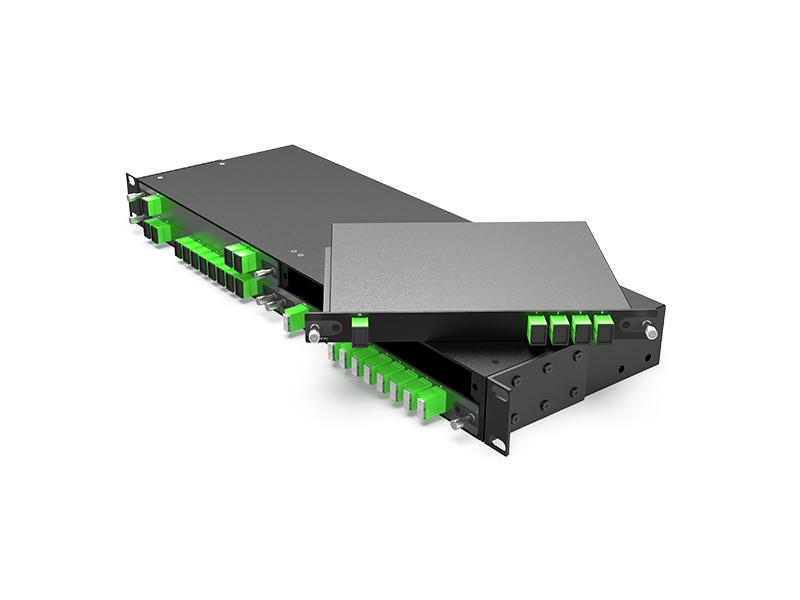

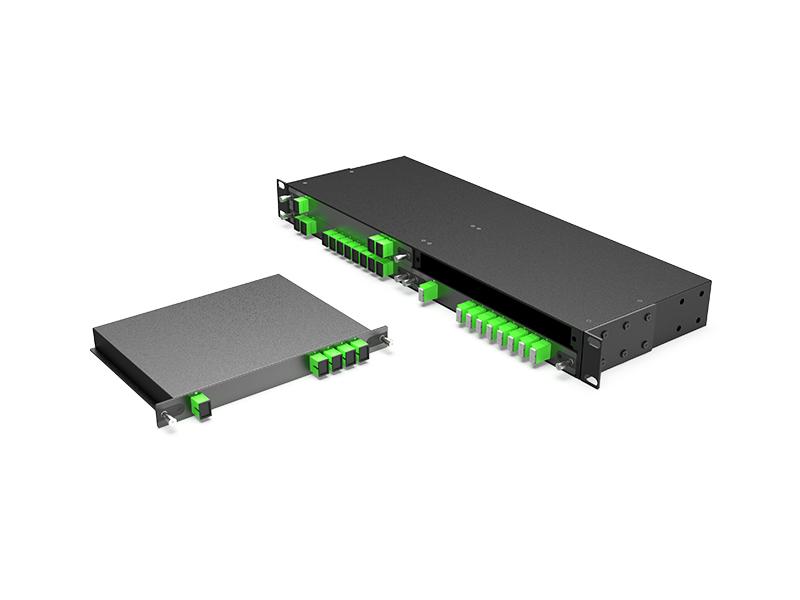

Modulo PLC Splitter LGX

Caratteristiche:

Design compatto
Bassa perdita di inserzione e basso PDL
Alta affidabilità
Numero elevato di canali
Ampia gamma di lunghezze d'onda
Ampio intervallo di temperatura di esercizio
Imballaggio e configurazione personalizzati

Richiedi informazioni ora Scaricamento

Categorie

Prodotti caldi

Dettagli del prodotto

Modulo PLC Splitter LGX

I PLC di Fiberwdm sono sviluppati sulla base di un esclusivo processo di guida d'onda in vetro di silice con un affidabile pigtail in fibra ottica allineato con precisione in un package miniaturizzato, offrendo una soluzione di distribuzione della luce a basso costo con un fattore di forma ridotto e un'elevata affidabilità. I dispositivi PLC offrono elevate prestazioni in termini di bassa perdita di inserzione, bassa PDL, elevata perdita di ritorno ed eccellente uniformità su un'ampia gamma di lunghezze d'onda da 1260 nm a 1620 nm e funzionano a temperature comprese tra -40 ℃ e +85 ℃. I dispositivi PLC sono disponibili nelle configurazioni standard 1*4, 1*8, 1*16 e 1*32, nonché in configurazioni personalizzate 2*8, 2*16, 2*32 e 2*64.

Prodotto

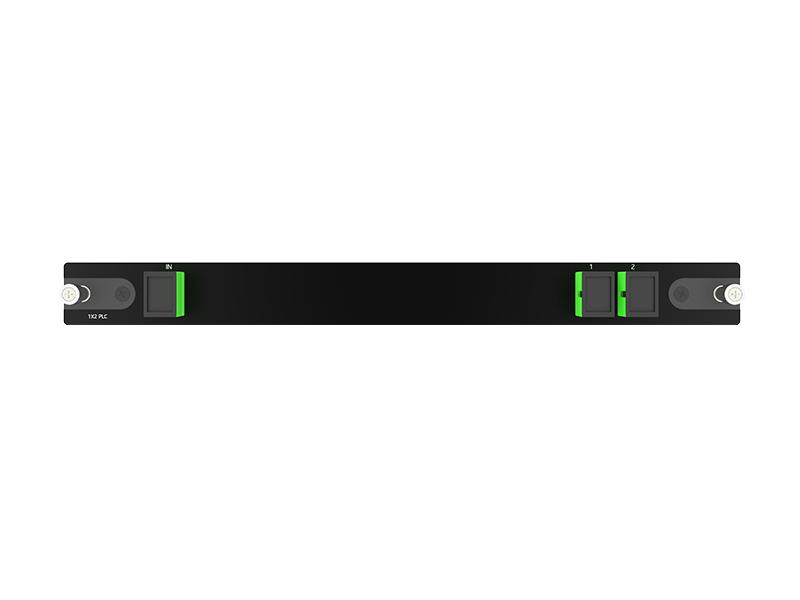

1*2 PLC SC/APC Plug-in LGX Box 215*150*20MM

1*4 PLC SC/APC Plug-in LGX Box 215*150*20MM

1*8 PLC SC/APC Plug-in LGX Box 215*150*20MM

Scatola LGX plug-in PLC SC/APC 1*8 215*150*20MM

1*16 PLC LC/APC Plug-in LGX Box 215*150*20MM

2*2 PLC SC/APC Plug-in LGX Box 215*150*20MM

Scatola LGX plug-in PLC SC/APC 2*2 215*150*20MM

2*4 PLC SC/APC Plug-in LGX Box 215*150*20MM

Scatola LGX plug-in PLC SC/APC 2*4 215*150*20MM

2*8 PLC SC/APC Plug-in LGX Box 215*150*20MM

Scatola LGX plug-in PLC SC/APC 2*8 215*150*20MM

2*16 PLC LC/APC Plug-in LGX Box 215*150*20MM

Scatola LGX plug-in PLC LC/APC 2*16 215*150*20MM

Caratteristiche:

Design compatto
Bassa perdita di inserzione e basso PDL
Alta affidabilità
Numero elevato di canali
Ampia gamma di lunghezze d'onda
Ampio intervallo di temperatura di esercizio
Imballaggio e configurazione personalizzati

Applicazioni

Sistemi FTTx
Reti LAN, WAN e Metro
Reti ottiche passive analogiche/digitali
Reti CATV
Altre applicazioni nei sistemi in fibra ottica

Conformità

Telcordia GR-1209-CORE
Telcordia GR-1221-CORE

Specifiche PLC 1*N

Configurazione della porta		1×2	1×4	1×8	1×16
Tipo di fibra		SMF-28e o specificato dal cliente
Lunghezza d'onda operativa (nm)		1260～1650
Perdita di inserzione	Tipico	3.7	6.8	10.0	13.0
Perdita di inserzione	Massimo	4.0	7.2	10.5	13.5
Uniformità di perdita (dB)	Massimo	0,4	0,6	0,8	1.2
Perdita di ritorno (dB)	Minimo	50	50	50	50
Perdita dipendente dalla polarizzazione (dB)	Massimo	0,2	0,2	0,3	0,3
Direttività (dB)	Minimo	55	55	55	55
Perdita dipendente dalla lunghezza d'onda (dB)	Massimo	0,3	0,3	0,3	0,5
Perdita dipendente dalla temperatura (-40～85°C) (dB)	Massimo	0,5	0,5	0,5	0,8
Temperatura di esercizio (°C)		-40~85
Temperatura di conservazione (°C)		-40~85
Dimensioni della confezione della scatola LGX (mm)		21515020MM
Pacchetto di montaggio su rack da 19'' (mm)		1U, 44016044

Note: 1.Specifiche senza connettori in fibra.

2.Test a temperatura ambiente.

Specifiche PLC 2*N

Configurazione della porta		2×2	2×4	2×8	2×16
Tipo di fibra		SMF-28e o specificato dal cliente
Lunghezza d'onda operativa (nm)		1260～1650
Perdita di inserzione	Tipico	3.8	7.4	10.8	14.2
Perdita di inserzione	Massimo	4.2	7.8	11.2	14.6
Uniformità di perdita (dB)	Massimo	1.0	1.4	1.5	2.0
Perdita di ritorno (dB)	Minimo	50	50	50	50
Perdita dipendente dalla polarizzazione (dB)	Massimo	0,2	0,2	0,4	0,4
Direttività (dB)	Minimo	55	55	55	55
Perdita dipendente dalla lunghezza d'onda (dB)	Massimo	0,8	0,8	0,8	0,8
Perdita dipendente dalla temperatura (-40～85°C) (dB)	Massimo	0,5	0,5	0,5	0,8
Temperatura di esercizio (°C)		-40~85
Temperatura di conservazione (°C)		-40~85
Dimensioni della confezione (mm)		21515020MM
Pacchetto di montaggio su rack da 19'' (mm)		1U, 44016044

Note: 1.Specifiche senza connettori in fibra.

2.Test a temperatura ambiente.

Confezione (mm)

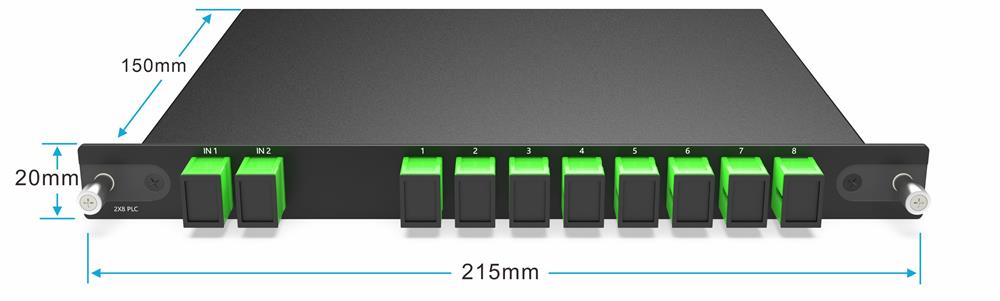

PLC Plug-in LGX Box

Scatola PLC plug-in LGX 215*150*20MM

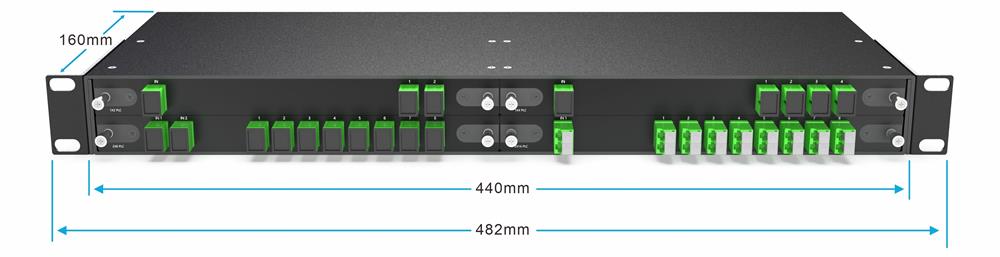

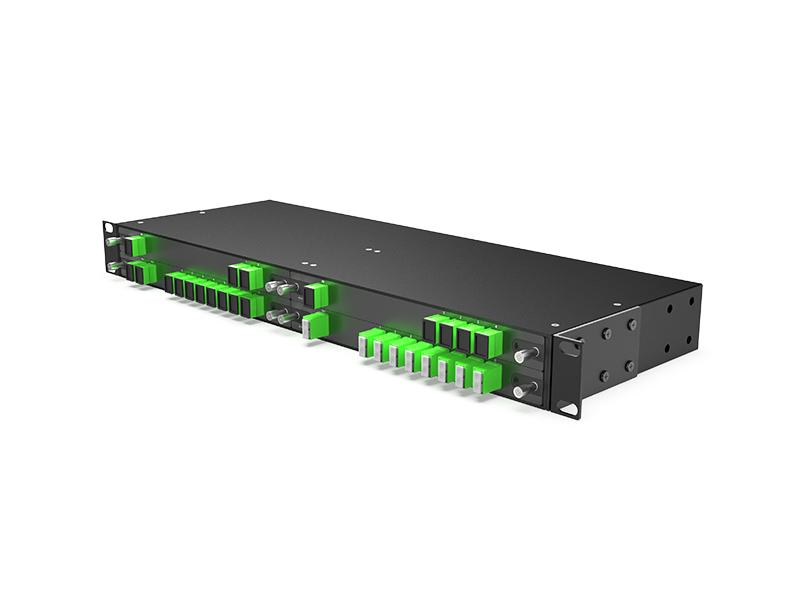

4-Slot 1U Rack for LGX BOX

Rack 1U a 4 slot per LGX BOX

Informazioni sull'ordine

Numero di parte	Specifiche
1P2-LGX02A	Scatola LGX plug-in PLC SC/APC 1x2 21515020MM
1P4-LGX02A	Scatola LGX plug-in PLC SC/APC 1x4 21515020MM
1P8-LGX02A	Scatola LGX plug-in PLC SC/APC 1x8 21515020MM
1P16-LGX01A	Scatola LGX plug-in PLC LC/APC 1x16 21515020MM
2P2-LGX02A	Scatola LGX plug-in PLC SC/APC 2x2 21515020MM
2P4-LGX02A	Scatola LGX plug-in PLC SC/APC 2x4 21515020MM
2P8-LGX02A	Scatola LGX plug-in PLC SC/APC 2x8 21515020MM
2P16-LGX01A	Scatola LGX plug-in PLC LC/APC 2x16 21515020MM
1U02-4LGX	Rack 1U da 19 pollici con 4 slot per box LGX plug-in, 44016044 mm
